물 냉각기는 물이나 기타 공정 유체에서 열을 제거하여 온도를 효과적으로 낮추도록 설계된 냉동 시스템입니다. 이는 산업 공정, HVAC 시스템, 의료 장비, 데이터 센터 및 실험실과 같이 냉각 제어가 필수적인 다양한 산업 및 응용 분야에서 활용됩니다.
Ⅰ.물 냉각기는 냉각 과정을 촉진하기 위해 함께 작동하는 몇 가지 필수 구성 요소로 구성됩니다.
1. 압축기:
기능: 압축기는 냉각기의 핵심입니다. 이는 냉매 가스를 가압하여 온도와 압력을 높입니다.
유형: 왕복동, 스크류, 원심 또는 스크롤 압축기가 일반적으로 사용되며 각각 효율성 및 적용 측면에서 장점이 있습니다.
2. 콘덴서:
기능: 압축 후 고압, 고온의 냉매 가스가 응축기로 흐릅니다. 여기서 냉매의 열이 제거되어 주변으로 방출되어 가스가 액체로 응축됩니다.
유형: 공냉식 응축기(주변 공기 사용) 또는 수냉식 응축기(열 제거를 위해 물 사용)가 기본 유형입니다.
3. 팽창 밸브 또는 열팽창 밸브(TXV):
기능: 팽창 밸브는 증발기로 유입되는 액체 냉매의 흐름을 조절합니다. 증발기로 유입되는 냉매의 압력과 온도를 낮춥니다.
유형: 감온식 팽창 밸브(TEV) 및 전자 팽창 밸브(EEV)를 포함하여 다양한 유형이 있습니다.
4. 증발기:
기능: 증발기에서 저압 저온 액체 냉매는 주변을 순환하는 물(또는 공정 유체)로부터 열을 흡수합니다. 이러한 열 전달로 인해 액체 냉매가 가스로 증발하게 됩니다.
열 교환: 냉각수 또는 공정 유체는 이 열 교환 과정을 통해 냉각됩니다.
유형: 쉘 앤 튜브, 플레이트 유형 또는 코일 증발기가 일반적으로 사용되는 설계입니다.
5. 냉매:
기능: 냉매는 냉각기 사이클의 작동 유체입니다. 액체와 기체 상태를 번갈아 가며 열을 흡수하고 방출합니다.
유형: 다양한 냉매가 사용되며, 최신 모델에서는 오존층 파괴 물질을 단계적으로 금지하는 규정으로 인해 환경 친화적인 옵션을 사용하는 경우가 많습니다.
6. 제어판 및 센서:
기능: 제어판은 온도 제어, 압축기 작동 및 안전 기능을 포함하여 냉각기 작동을 관리합니다. 센서는 효율적인 작동을 위해 온도, 압력, 유량과 같은 매개변수를 모니터링합니다.
7. 펌프:
기능: 펌프는 냉각수 또는 공정 유체를 냉각기 시스템을 통해 순환시킵니다. 효과적인 열교환에 필요한 일정한 유량을 유지합니다.
유형: 원심 펌프 또는 용적형 펌프가 일반적으로 사용됩니다.
8. 열교환기:
기능: 냉매와 물 또는 공정 유체 사이에서 열을 전달합니다. 이는 효율적인 냉각에 매우 중요합니다.
유형: 쉘 앤 튜브, 플레이트 앤 프레임 또는 브레이징 판형 열교환기일 수 있습니다.
9. 응축기 팬 또는 냉각탑(수냉식 냉각기용):
기능: 공냉식 냉각기는 응축기 팬을 사용하여 열을 방출하는 반면, 수냉식 냉각기는 냉각 타워를 사용하여 열을 대기 중으로 방출합니다.
10. 절연 및 케이싱:
기능: 효율성을 유지하고 열 손실을 방지하기 위해 냉각기 구성 요소는 종종 절연됩니다. 외부 케이싱은 내부 구성 요소를 보호하고 소음을 억제하는 데 도움이 됩니다.
이러한 구성 요소는 냉각기 시스템 내에서 동시에 작동하여 공정 유체에서 냉매로, 그런 다음 주변으로 열을 전달하여 궁극적으로 필요한 냉각 효과를 제공합니다.
Ⅱ. 냉각수에는 여러 종류가 있으며, 각각 특정 기능과 용도를 염두에 두고 설계되었습니다. 주요 유형은 다음과 같습니다.
1. 공냉식 냉각기:
기능성: 이 냉각기는 공기를 사용하여 냉매에서 열을 제거합니다.
용도: 물 가용성이나 물 비용이 문제가 되는 중소 규모 응용 분야에 이상적입니다.
설치: 수냉식 냉각기에 비해 설치가 쉽고 유지 관리가 덜 필요합니다.
위치: 열 교환이 원활하도록 환기가 잘 되는 환경에 적합합니다.
2. 수냉식 냉각기:
기능성: 이 냉각기는 물을 사용하여 냉매에서 열을 제거합니다.
사용법: 일반적으로 물 공급이 충분하고 열 방출이 중요한 대규모 응용 분야에 사용됩니다.
효율성: 더 나은 열 전달 기능으로 인해 공냉식 냉각기보다 더 효율적입니다.
공간 요구 사항: 냉각탑 및 물 순환 시스템을 위해 더 많은 공간이 필요합니다.
3. 흡수식 냉각기:
기능성: 기계적 에너지 대신 열을 사용하여 냉각 과정을 진행하며 종종 증기, 온수 또는 연소 가스의 열을 사용합니다.
사용법: 폐열이나 과잉 열이 발생하는 산업 및 상업 환경에서 일반적으로 사용됩니다.
에너지원: 천연가스, 폐열 또는 기타 에너지원으로 전력을 공급할 수 있어 운영 유연성을 제공합니다.
4. 원심 냉각기:
기능성: 원심력을 이용하여 냉매가스를 압축하는 작동.
용도: 높은 냉각 용량이 필요한 대규모 상업용 또는 산업용 애플리케이션에 적합합니다.
효율성: 더 큰 규모의 에너지 효율성으로 잘 알려져 있습니다.
5. 스크롤 냉각기:
기능성: 냉매가스를 압축하기 위해 나선형 부품으로 구성된 스크롤 압축기를 사용합니다.
용도: 소규모 애플리케이션에 이상적이며 안정성과 조용한 작동을 제공합니다.
효율성: 부분 부하 조건에서 효율적입니다.
6. 스크류 냉각기:
기능성: 냉매 압축을 위해 스크류 압축기를 사용합니다.
용도: 중대형 규모의 애플리케이션에 적합하며 우수한 효율성과 신뢰성을 제공합니다.
적응성: 다양한 부하 조건에서 우수한 성능을 발휘합니다.
7. 왕복식 냉각기:
기능: 왕복 피스톤을 사용하여 냉매 가스를 압축합니다.
용도: 크기가 작기 때문에 소규모 상업용 응용 분야에서 흔히 볼 수 있습니다.
비용 효율성: 더 작은 용량과 응용 분야에 비용 효율성이 높은 경우가 많습니다.
특정 유형의 냉각기 선택은 냉각 요구 사항, 사용 가능한 리소스(물, 공간, 에너지), 애플리케이션 규모 및 효율성 기대치와 같은 다양한 요소에 따라 달라집니다. HVAC 또는 냉각기 시스템 전문가와 상담하면 특정 사용 사례에 가장 적합한 유형을 결정하는 데 도움이 될 수 있습니다.
Ⅲ.올바른 냉각기를 선택하려면 특정 냉각 요구 사항을 충족할 수 있도록 몇 가지 주요 요소를 고려하는 것이 필요합니다. 선택 과정에 도움이 되는 단계별 가이드는 다음과 같습니다.
1. 냉각 요구 사항을 결정합니다.
냉각 부하: 시간당 제거해야 하는 열량을 계산합니다(BTU 또는 냉동 톤 단위). 이는 냉각이 필요한 응용 분야, 공간, 장비 또는 프로세스에 따라 다릅니다.
열부하= C(비열)* M(시간당 품질 생산량)*온도 변화(T1-T2)
물의 경우 간단한 공식은 냉각 용량(kw){{0}} 유량(m3/h)*온도 변화(입구 t1-출구 t2)/0입니다.{{5} }
여기서 냉각 용량 단위 변환은 무엇입니까?
1 kcal/h=1.163W, 1 W=0.8598 kcal/h
1 Btu/h=0.2931W,1 W=3.412 Btu/h
1RT=3.517kW, 1kW=0.28434RT
1 kcal/h=3.968 Btu/h, 1 Btu/h=0.252 kcal/h
1 USRT=3024 kcal/h, 10000 kcal/h=3.3069 RT
|

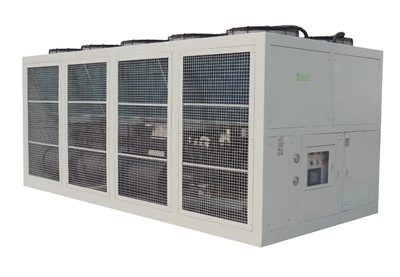

안건 |
사양 / 공급 업체 |
||
|
냉방 능력 |
모델 |
AYD-130A |
|
|
킬로와트/시 |
289.9 |
||
|
전원 입력 |
kw |
134.2 |
|
|
현재의 |
A |
241.56 |
|
|
전원공급장치 |
380V-3N-50HZ |
||
|
임시 출구 (정도) |
2 |
||
|
냉매 제어 |
확장 밸브 |
||
|
냉동 서클 |
하나 |
||
|
냉각제 |
R407C |
||
|
차원 (mm) L*W*H |
5000*2000*2200 |
||
|
압축기 |
스타일 |
나사 |
|
|
수량(세트) |
1 |
||
|
압축기 전력(kw) |
115.7 |
||
|
콘덴서 |
스타일 |
구리 코일을 사용한 핀 유형 |
|
|
수량(세트) |
10 |
||
|
전력(kw) |
11 |
||
|
공기량(m3/h） |
130000 |
||
|
증발기 |
스타일 |
쉘 및 튜브 |
|
|
냉수유량(m3/h） |
50 |
||
|
파이프 크기(DN) |
100 |
||
|
워터펌프(kw) |
7.5(60m3/h, 2.36bar) |
||
|
보호 장치 |
1. 위상 보호기 2. 팬 과부하 보호 장치 3. 고 / 저전압 보호 장치 4. 과열 보호 장치 5.동결 방지 장치 |
||
|
단위 중량(kg) |
3980 |
||
|
주요 부분 |
|||
|
압축기 |
한벨 |
||
|
콘덴서 |
애니다 |
||
|
증발기 |
진뎬 |
||
|
전자 |
LS/채널 |
||
|
확장 밸브 |
에머슨 |
||
|
제어 시스템 |
말장난 |
||
비고: 냉각 용량은 주변 온도 35C, 입구/출구 온도 7/2C를 기준으로 합니다.
2. 애플리케이션 세부 사항 이해:
온도 범위: 애플리케이션에 필요한 온도 범위를 정의합니다.
응축기 면적 크기를 확인해야 하며 온도가 높은 배출구에서 응축기 열 교환이 더 크다는 것을 확인해야 합니다.
작동 조건: 환경, 습도 수준 및 특정 작동 요구 사항을 고려하십시오.
예를 들어, 물 냉각기가 바다 근처에서 작동하는 경우 바다 공기는 부식성이 있으므로 프레임과 콘덴서에 부식 방지 도장을 하고 FPR 팬을 채택해야 합니다.
공간 제약: 공냉식 또는 수냉식 냉각기 및 관련 구성 요소에 적합한지 여부에 따라 설치에 사용 가능한 공간을 평가합니다.
3. 에너지 효율성:
에너지 소비: 운영 비용을 최소화하려면 에너지 효율비(EER) 또는 성능 계수(COP)가 높은 냉각기를 찾으십시오.
가변 속도 드라이브(VSD): 다양한 부하에서 효율성을 높이기 위해 VSD 기술이 탑재된 냉각기를 고려하십시오.
4. 냉각기 유형:
공냉식 대 수냉식: 물 가용성, 공간 및 비용 고려 사항을 기준으로 공냉식과 수냉식 냉각기 중에서 결정하십시오.
특정 냉각기 유형: 응용 분야 크기, 효율성 요구 사항 및 부하 변화에 따라 흡수식, 원심식, 스크류, 스크롤 또는 왕복동식 냉각기를 고려하세요.
5. 유지보수 및 지원:
유지 관리 요구 사항: 유지 관리 용이성, 예비 부품 가용성 및 서비스 지원을 평가합니다.
보증 및 지원: 제조업체가 신뢰할 수 있는 보증 범위와 즉각적인 지원을 제공하는지 확인하세요.
6. 예산 고려사항:
초기 비용과 장기 비용: 초기 비용과 장기 운영 비용의 균형을 유지하여 가장 비용 효율적인 솔루션을 결정합니다.
투자 수익(ROI): 냉각기의 ROI를 평가하려면 에너지 비용 절감 가능성과 효율성 향상을 고려하세요.
7. 상담 및 분석:
전문가 의견: HVAC 엔지니어 또는 냉각기 시스템 전문가와 상담하여 특정 요구 사항을 분석하고 적합한 옵션을 추천하십시오.
기술 사양: 제조업체가 제공한 용량, 효율성 등급 및 성능 데이터를 포함한 자세한 기술 사양을 검토합니다.
8. 환경 및 규정:
환경에 미치는 영향: 환경 규제를 고려하고 현재 표준을 준수하는 친환경 냉매를 사용하는 냉각기를 선택하세요.
지역 규정 및 표준: 선택한 냉각기가 지역 건축 규정 및 표준을 충족하는지 확인하십시오.
IV.수냉식 냉각기는 물이나 공정 유체를 효율적으로 냉각하는 능력으로 인해 다양한 산업 및 부문에 응용됩니다. 주요 응용 프로그램 중 일부는 다음과 같습니다.
1. 산업 공정:
제조: 플라스틱, 고무, 금속 가공, 직물과 같은 산업 분야의 냉각 기계, 금형 및 제품.
화학 처리: 다양한 화학 반응 및 공정에서 온도를 제어합니다.
식품 및 음료: 식품 가공, 음료 생산 및 보관 시설에서 일정한 온도를 유지합니다.
2. HVAC 시스템:
상업용 건물: 실내 온도를 조절하기 위해 에어컨 시스템에 냉수를 제공합니다.
주거용 냉각: 중앙 집중식 냉각 시스템을 위한 고층 건물 및 주거 단지.
3. 의료 및 실험실 장비:
의료 영상: 최적의 기능을 유지하기 위해 MRI 기계 및 기타 의료 영상 장비를 냉각합니다.
실험실 설정: 실험과 연구를 위해 실험실 장비와 프로세스를 정확하고 안정적인 온도로 유지합니다.
4. 데이터 센터 및 전자 장치:
서버실: 과열을 방지하고 최적의 성능을 보장하기 위해 데이터 센터의 서버 및 전자 장비를 냉각합니다.
전자제품 제조: 생산 공정 중 전자 부품을 냉각하여 기능을 유지하고 고온으로 인한 손상을 방지합니다.
5. 플라스틱 및 사출 성형:
사출 성형 기계: 용융된 플라스틱의 응고를 촉진하고 생산 효율성과 제품 품질을 향상시키기 위해 금형을 냉각합니다.
6. 에너지 생산 및 발전소:
발전: 가스 터빈이나 원자로 등 에너지 생산 과정에서 발생하는 열을 관리하기 위한 발전소의 냉각 시스템입니다.
7. 인쇄 산업:
인쇄기: 인쇄 품질을 유지하고 과열을 방지하기 위해 인쇄 공정에서 롤러와 장비를 냉각합니다.
8. 화학 및 제약 산업:
생명공학 및 제약: 백신 및 의약품과 같은 민감한 물질의 연구, 생산 및 보관 시 통제된 온도를 유지합니다.
9. 항공우주 및 자동차 산업:
제조: 정확한 치수와 재료 특성을 보장하기 위해 제조 공정 중 다양한 구성 요소를 냉각합니다.
10. 음료 제공 및 냉장:
음료 디스펜서: 바, 레스토랑, 편의점용 디스펜서 기계 및 냉장 장치의 음료를 냉각합니다.
냉각기는 일정한 온도를 유지하고, 공정 효율성을 향상시키며, 제품 품질을 보존하고, 다양한 산업과 응용 분야에서 다양한 장비와 시스템의 원활한 작동을 보장하는 데 중요한 역할을 합니다.
회사 소개:
Shen Zhen Anyda 냉동 기계 유한 회사는 2013년에 설립된 하이테크 민간 기업으로 등록 자본금 500만 위안, 면적 8900평방미터에 달하며 Anyda는 점차 성장하고 있습니다.
Anyda는 산업용 냉동 기술 및 시설의 연구, 생산 및 거래를 전문으로 하는 회사입니다. 우리는 점차적으로 플라스틱 및 고무 기계, 일상용 화학, 섬유, 일반 기계, 산업 기계에 널리 적용되는 산업용 냉각기, 물 냉각기, 공기 냉각기, 오일 냉각기, 저온 냉각기, 온수 냉각기, 히트 펌프 및 중앙 에어컨을 생산하고 있습니다. 레이저 기계, LCD 및 PCB 산업, 전기 도금, 실험실 장비, 식품, 약국 등.
현재 우리는 약 100명의 직원을 보유하고 있으며 그 중 약 5명은 15년간의 냉각기 R&D 및 생산 관리 제조 경험을 갖춘 엔지니어로 고객에게 최고의 기술 지원을 제공합니다.
우리는 ISO9001:2008 및 CE 국제 품질 관리 시스템 인증을 획득했습니다. 우리는 러시아, 우즈베키스탄, 카자흐스탄, 사우디 아라비아, 아프리카, 인도네시아, 말레이시아, 루마니아, 불가리아, 호주, 팔레스타인, 스리랑카, 멕시코, 아메리카, 레바논, 리투아니아 등에 수출했으며 이는 USD2millions에 대해 다루고 있습니다. 우리는 기대하고 있습니다 귀하의 제안이 귀하의 선택이 될 것이라고 확신합니다!
자주하는 질문:
Q1: 공업용수 냉각기를 어떻게 유지관리하나요?
A1: 산업용 냉각수 냉각기의 최적 성능과 수명을 보장하려면 적절한 유지 관리가 중요합니다. 정기적인 유지 관리 작업에는 공기 필터 청소 또는 교체, 냉매 수준 및 압력 확인, 전기 연결 검사, 콘덴서 코일 청소, 움직이는 부품 윤활, 전문 검사 예약 등이 포함됩니다. 자세한 지침은 제조업체의 지침과 유지 관리 설명서를 참조하세요.
Q2: 산업용 냉각수 냉각기는 일반적으로 얼마나 오래 지속됩니까?
답변 2: 산업용 냉각기의 수명은 사용량, 유지 관리 관행, 장비 품질 등의 요인에 따라 달라질 수 있습니다. 그러나 정기적인 유지 관리와 적절한 관리를 통해 산업용 냉각수는 15~25년 이상 지속될 수 있습니다.
질문3: 산업용 냉각수 냉각기는 에너지 효율적일 수 있습니까?
A3: 그렇습니다. 산업용수 냉각기는 에너지 효율적으로 설계될 수 있습니다. 많은 제조업체에서는 가변 속도 드라이브, 에너지 효율적인 압축기, 열 회수 옵션 및 지능형 제어 시스템과 같은 고급 기능을 갖춘 냉각기 모델을 제공합니다. 이러한 기능은 에너지 소비를 최적화하고 운영 비용을 줄이는 데 도움이 됩니다.
Q4: 산업용 냉각수를 중앙 제어 시스템에 연결할 수 있습니까?
A4: 예. 대부분의 현대식 산업용 냉각수는 중앙 집중식 제어 시스템에 통합될 수 있습니다. 이를 통해 여러 냉각기를 원격으로 모니터링하고 제어할 수 있어 냉각 프로세스, 에너지 효율성 및 진단을 보다 효율적으로 관리할 수 있습니다.
Q5: 냉각기의 HS 코드는 무엇입니까?
A5: 8418699090.
