냉각기는 어떻게 작동합니까?
프로세스는 루프에서 작동하지만 냉각 매체가 프로세스 장비와 연결되는 위치에서 시작합니다.
시스템의 냉각수는 프로세스에서 열 에너지를 흡수하여 일반적으로 가스로 상 변화를 일으킵니다. 기체 상태의 냉매는 증발 응축 또는 냉각탑을 통해 열을 방출하는 응축기로 순환됩니다. 이 열 교환은 냉각 매체를 다시 더 차가운 액체로 응축시켜 다시 사이클을 시작하기 위해 공정 열원으로 보내집니다.
칠러에는 어떤 유형의 냉각수가 사용됩니까?
냉각기에 사용되는 냉각수 유형은 공정 요구 사항과 비용 고려 사항을 기반으로 합니다. 가장 널리 사용되는 냉각수는 물 또는 물과 글리콜 화합물과 같은 적절한 열전도 특성을 가진 다른 물질의 혼합물입니다.
물
냉각수로 물을 사용하는 것은 대부분의 경우 최소한의 비용으로 물을 쉽게 구할 수 있기 때문에 경제적입니다. 또는 정제수(탈이온수, 역삼투압)를 수성 냉각기에 사용하여 더 높은 냉각 효율을 달성할 수 있습니다.
글리콜
글리콜 기반 냉각제는 에틸렌 글리콜 또는 프로필렌 글리콜로 구성됩니다. 이 두 변종은 물리적 특성이 비슷하지만 절대 혼합해서는 안 됩니다. 글리콜 냉각수가 부여하는 주요 이점은 부동액 특성뿐만 아니라 부식에 대한 향상된 저항성입니다.
글리콜이 냉각에 사용되는 이유
냉각기 냉각수로 글리콜-물 혼합물을 사용하면 일반 물을 냉각기 유체로 사용하는 것보다 다양한 이점이 있습니다. 이러한 장점은 물보다 낮은 어는점을 포함하는 고유한 물리적 특성 때문입니다.
물 대 글리콜 열 전달

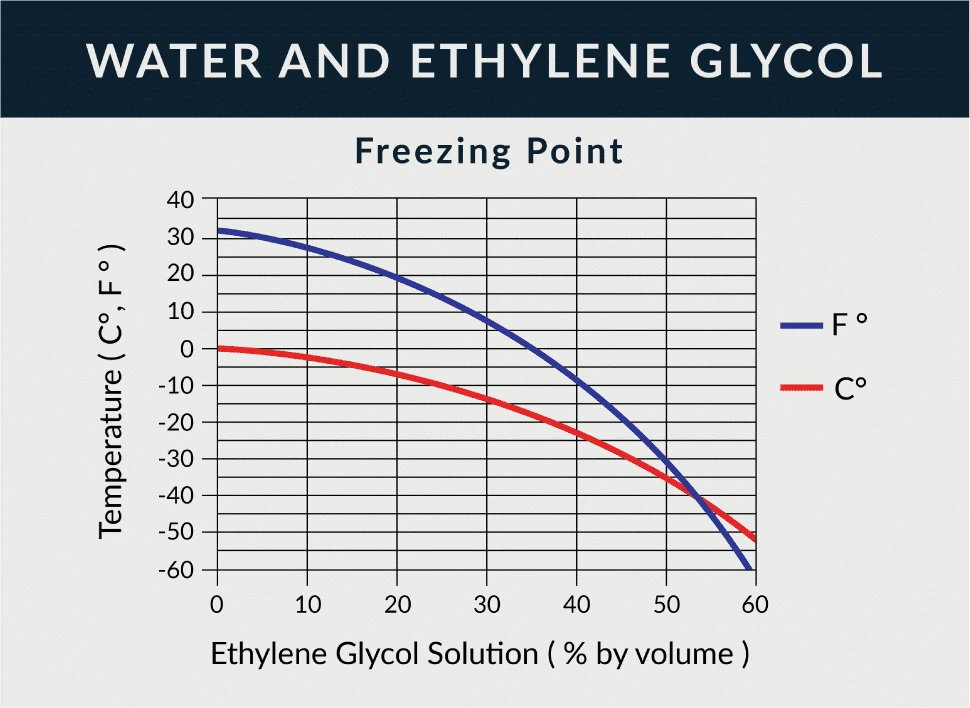

불순물이 없는 물의 어는점은 화씨 8.9도에서 고체 상태로 변하는 순수한 에틸렌 글리콜에 비해 훨씬 높은 화씨 32도입니다. 글리콜-물 혼합물이 변경되면 냉각수의 어는점 또한 변화. 예를 들어, 10% 에틸렌 글리콜은 화씨 25.9도에서 얼고 60% 글리콜 용액은 화씨 -63도에서 어는 것입니다.
위의 분석에서 글리콜은 저온 환경에서 작동할 것으로 예상되는 칠러에 사용하기에 더 적합한 냉매 특성을 가지고 있음이 분명합니다. 이러한 열 조건에서 냉각수는 동결되어 냉각기 순환을 방해하고 전체 효율을 감소시킵니다.
대조적으로, 글리콜 기반 냉각기를 사용하면 냉각수가 원하는 유체 상태로 유지되도록 하는 부동액 특성을 활용할 수 있습니다.
글리콜 냉각기 대 물 냉각기
글리콜 및 물 냉각기 모두 생산 공정에서 발생하는 열을 만족스럽게 분산시키는 데 사용할 수 있습니다. 두 냉각기 유형의 근본적인 차이점은 어는점과 열전도 용량의 차이에 있습니다.
순수한 글리콜 또는 글리콜과 물의 혼합물은 순수한 물보다 어는점이 훨씬 낮습니다. 암시적으로 글리콜 기반 칠러는 저온 환경에 더 적합합니다. 반대로, 물은 글리콜 혼합물보다 관련 공정에서 열을 유지하고 전도하는 능력이 더 뛰어납니다. 결과적으로 수냉식 냉각기의 열 전달 효율은 글리콜 냉각기보다 높습니다.
전반적으로 운영자는 냉각기 유형을 선택하기 전에 부지 환경의 주변 온도를 고려해야 합니다.
글리콜 칠러 시스템은 어떻게 작동합니까?
글리콜 칠러 플랜트는 냉각 구성 요소와 글리콜-물 혼합물을 냉각제로 포함하는 튜브로 구성됩니다. 냉동 장치에서 나온 냉각 유체는 가열 공정을 둘러싼 열교환기와 연결된 배관을 통해 전달됩니다. 관련 공정에서 열을 흡수한 후 가열된 냉각수는 냉각을 위해 냉각 장치로 반환된 후 공정이 반복됩니다.
냉각수 시스템의 백분율 글리콜
많은 냉각기 유형에서 에틸렌 글리콜은 60/40의 비율로 물과 혼합됩니다. 이 높은 글리콜 비율은 혼합물의 부동액 특성을 크게 향상시킵니다. 이는 급속 냉각이 필요한 경우에 유용합니다. 이러한 상황에서 배관 내의 냉각수를 동결시키지 않고 프로세스를 매우 낮은 온도로 냉각할 수 있습니다.
음료 냉각용 글리콜 수냉식 냉각기의 한 가지 예를 살펴보겠습니다.
12000L/hr 음료수는 25도에서 4도까지 냉각되며 고객은 냉각탑을 연결해야 하는 수냉식 냉각기를 요구했습니다.
글리콜 측 냉각 용량 계산을 위해 냉각 용량{{0}}m3/h*(25-4)/0.86*1.1=323kw를 선택했습니다. 1C 콘센트 기준.
플레이트 열 교환 디자인: 12000L/hr 음료 25degress 입구 및 4degress 출구, 글리콜 측 60m3/hr 1도 입구 및 5도 출구.

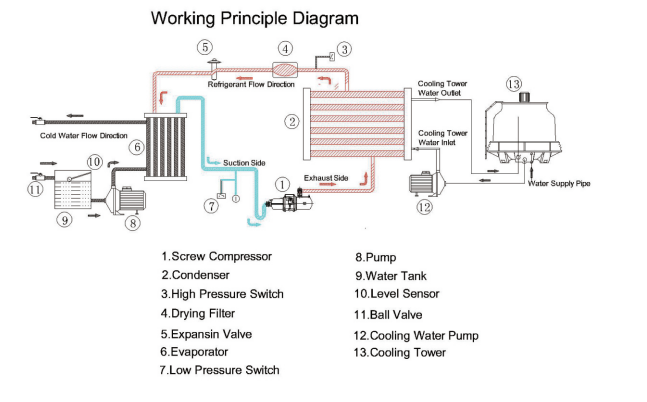

수냉식 냉각탑 시스템의 작동 원리를 살펴보겠습니다.
수냉식 냉각기는 외부 냉각탑의 물을 사용하여 기체 냉매가 액체로 상변화되기 전에 응축기의 기체 냉매로부터 열을 방출합니다..
글리콜 수냉식 냉각탑 시스템 사양을 살펴보겠습니다.
안건 | 사양 / 공급업체 | ||
냉방 능력 | 모델 | AYD-340WS | |
kw/hr | 346 | ||
전원 입력 | kw | 94.5 | |
현재의 | A | 161.4 | |
전원 공급 장치 | 380V-3N-50Hz | ||
온도 콘센트 (도) | 0-5 | ||
냉매 제어 | 확장 밸브 | ||
냉동 서클 | 1 | ||
냉각제 | R407C | ||
치수（mm）L*W*H | 3500*1000*1800 | ||
압축기 | 스타일 | 스크으악 | |
모델 | RC-470B | ||
수량 | 1 | ||
압축기동력(kw) | 94.5 | ||
콘덴서 | 스타일 | 쉘 및 튜브/1set | |
냉각수 흐름（m3/h） | 89.5 | ||
파이프 크기(") | 6 | ||
증발기 | 스타일 | 스테인레스 스틸쉘 및 튜브/1set | |
냉수 흐름（m3/h） | 65 | ||
파이프 크기（"） | 5 | ||
보호 장치 | 1,위상 보호기 2,F낮은보호자 3,고/저 전압 보호기 4,코일 과열 보호기 5,부동액 보호기 | ||
단위 무게（킬로그램） | 2450 | ||
주요 부분 상표 | |||
압축기 | 한벨 | ||
전자 | LS / Chnt | ||
확장 밸브 | 에머슨 | ||
전기 제어 | 지멘스 | ||
비고: 냉각 용량은 콘센트 기준입니다. 온도 1C, 응축 온도 40C.
RFQ:
1. 글리콜 수냉식 냉각기의 적용?
음료 냉각, 우유 냉각, 양조장 냉각, 아이스 링크 냉각, 아이스크림 냉각 등.
2. 모델을 확인하기 위해 알아야 할 정보는 무엇입니까?
유속과 같은 열 부하는 어떤 온도에서 어떤 온도로 냉각됩니다.
3. 일반적으로 어떤 냉매를 사용합니까?
R404A 및 R449A.
4. 맞춤형 구성이 필요한 경우 만족시킬 수 있습니까?
예, 부식 방지 영역, vsd 구동, 원격 공기 콘덴서와 같은 분할 시스템, 원격 제어 및 요청한 모든 것이 우리의 솔루션을 제공할 것입니다.
