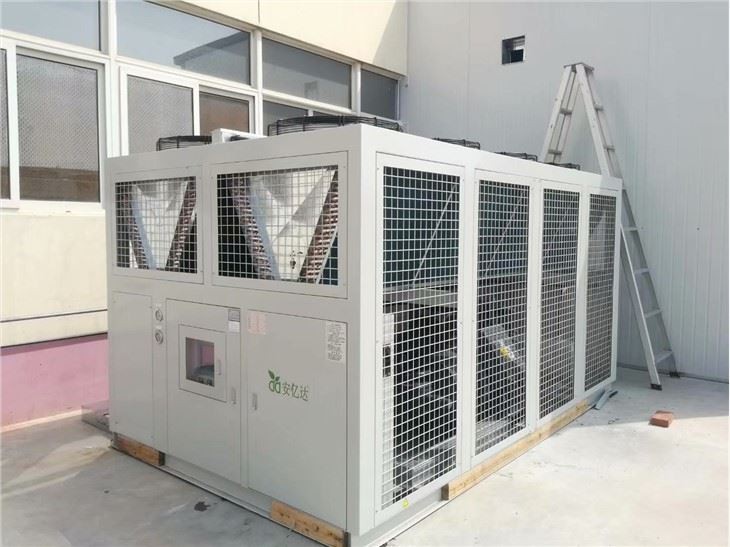

액체 냉각 냉각기 냉각수 시스템은 워터 펌프를 통해 열 생산 공정으로 물을 순환하도록 설계되었습니다. 물은 냉각기로 다시 열을 가져오고 여기서 압축 사이클은 물이 열 공정으로 되돌아가기 전에 물을 식힙니다.
액체 냉각 냉각기의 일반적인 응용 분야는 다음과 같습니다.
지역 냉방
중앙 집중식 에어컨
수경재배
식음료 가공
제약 및 의료
냉장
열 에너지 저장(TES) 시스템
가공, 워터젯 절단, 레이저 절단, 용접 등
플라스틱 가공
액체 냉각 냉각기 냉각수 시스템은 어떻게 작동합니까?
대부분의 공정 냉각 응용 분야에서 펌핑 시스템은 냉각기에서 공정으로 냉각수 또는 물/글리콜 용액을 순환시킵니다. 이 차가운 유체는 공정에서 열을 제거하고 따뜻한 유체는 냉각기로 돌아갑니다. 공정수는 공정에서 냉각기로 열을 전달하는 수단입니다.
공정 냉각기에는 냉매라고 하는 화합물이 포함되어 있습니다. 요구되는 온도에 따라 많은 종류의 냉매와 응용 분야가 있지만 모두 냉매가 액체에서 기체로 그리고 다시 액체로의 압축 및 상 변화의 기본 원리에 따라 작동합니다. 냉매를 가열 및 냉각하고 기체에서 액체로 그리고 다시 액체로 바꾸는 과정이 냉동 사이클입니다.
냉동 사이클은 저압 액체/가스 혼합물이 증발기로 들어가는 것으로 시작됩니다. 증발기에서 공정 용수 또는 물/글리콜 용액의 열은 냉매를 비등시켜 저압 액체에서 저압 가스로 변경합니다. 저압 가스는 고압 가스로 압축되는 압축기로 들어갑니다. 고압 가스는 주변 공기 또는 응축수가 열을 제거하여 고압 액체로 냉각시키는 응축기로 들어갑니다. 고압 액체는 팽창 밸브로 이동하여 액체 냉매가 증발기로 들어가는 양을 제어하여 냉동 사이클을 다시 시작합니다.
액체 냉각 냉각기 냉각수 시스템의 표준 기능은 다음과 같습니다.
1. 정밀한 온도 제어를 제공하고 압축기 시동을 줄이는 스테인리스 스틸 버퍼 탱크
2. 장수명을 보장하는 견고한 아연 도금 강철 구조
3. 고효율 밀폐 스크롤 압축기
4. 지구 온난화 가능성이 낮고 가장 높은 주변 온도에서도 작동을 보장하는 고효율 R134a 냉매
5. 통합형 1차 워터 펌프
6. 파견 전 종합 공장 인수 테스트
7. 고정밀 전자 컨트롤러
8. 높은 부식 방지를 위한 친수성 코팅 콘덴서
9. 포괄적인 12개월 부품 보증
10. 모든 프로필에 적합한 펌프 옵션
11. 스테인리스 강판 열교환기 또는 동축 증발기
12. 모든 모델의 증발기 보호
50ton 수냉식 액체 냉각기 사양을 살펴보겠습니다.
안건 | 사양 / 공급자 | ||
냉각 용량 | 모델 | AYD-80A | |
Kw/시 | 186 | ||
톤/시간 | 52.88 | ||
힘 입력 | kw | 61.2 | |
힘 공급 | 230V-3N-60Hz | ||
온도 콘센트 (도) | 7 | ||
냉각제 제어 | 확장 판막 | ||
냉각 원 | 하나 | ||
냉각제 | R407C | ||
치수 （mm）L*W*H | 4000*2000*2200 | ||
압축기 | 스타일 | 스크으악 | |
수량 （세트） | 1 | ||
압축기 전력(kw) | 54.4 | ||
콘덴서 | 스타일 | 지느러미 와 함께 입력 구리 코일 | |
팬 수량（세트） | 8 | ||
전력(kw) | 6.8 | ||
풍량（m3/h） | 84000 | ||
증발기 | 스타일 | 껍데기 및 튜브 | |
물 흐름（m3/h） | 32 | ||
물 파이프 크기 （"） | 3 | ||
보호자 장치 | 1.상 보호자 2.팬 초과 적재 보호자 3. 높음/낮음 전압 보호자 4. 과열 보호자 5. 부동액 보호자 | ||
단위 무게（킬로그램） | 1820 | ||
기본 부속 | |||
압축기 | 한벨 | ||
콘덴서 | 아냐 | ||
증발기 | 금뎬 | ||
전자 | LS/채널 | ||
확장 판막 | 에머슨 | ||
제어 체계 | 펀프 | ||
비고: 냉각 용량은 응축 온도 45C, 입구 온도 12C 및 출구 온도 7C를 기준으로 합니다.
다른 옵션 구성은 다음을 제공할 수 있습니다.
1. 원격 콘덴서:
냉각기는 분할 시스템으로 제조할 수 있습니다. 예를 들어 증발기는 공장실의 실내에 설치하고 응축기는 실외에 설치할 수 있습니다.
2. 원격 제어:
단순히 원격 제어는 우리의 칠러 ele 상자에 포인트를 연결하는 것입니다.
고도의 원격 제어는 Modbus에 의한 것입니다.
3. 소프트 스타터
전원 공급 장치가 견고하지 않은 설치에서는 컴프레서 시동 시 돌입 전류를 제한하기 위해 컴프레서에 소프트 스타러를 공급할 수 있습니다.
4. 압축기 VSD
가변 속도 드라이브 - 압축기에 장착되어 냉각기의 작동 효율을 높이는 부분 부하 조건에서 턴다운을 허용합니다.
5. 부식성 환경
냉각기를 부식성 요소가 있는 환경에 설치하는 경우 장치의 수명을 연장하는 방식으로 냉각기를 제조할 수 있습니다.
ㅏ. 콘덴서 핀 부식 방지 코팅
비. 장치는 스테인리스 스틸 캐비닛 또는 부식 방지 도장으로 구성할 수 있습니다.
씨. 전기 인클로저는 내후성이 있지만 높은 IP 등급의 인클로저가 필요한 경우 제공할 수 있습니다.
디. 가연성 가스가 있는 경우 EX 또는 ATEX 등급 단위가 필요할 수 있습니다.
이자형. 상단의 팬은 부식 방지를 위해 RFP 재질로 변경될 수 있습니다.
