더 위와 추위 듀얼 사용 물 냉각 장치 설명:
열 및 찬 듀얼 사용 물 냉각 물 냉각기 시스템 1 압축기 및 2 단계 전기 난방을 채택 한다.
2 개의 탱크와 순환, 및 순환 물 흐름의 정확한 제어에 대 한 있다.
냉각 능력
a.Temp 제어 범위:-30 ~ 20, 임시 변경 속도 ≤1K/min 냉각
b.Cooling 용량: 22(10C), 2.2(-35C)
c.Compressor: Bitzer 압축기
난방 능력
제어 범위: 75±1C a.Temp, 온도 변화 속도 heating≤5K/min
b.Heating 용량: 14kw
매체 (80% 에틸렌 글리콜 시스템)
1. 2 개의 전자기 유량 계 (백분율)를 장착, 테스트의 오류 + 3%, 35S, 리턴 파이프에 측정 온도 최대 시간의 흐름 200 l/h, 1600 l/h, 동적 설정을 제어 하는 학교는
2. 13 방향 밸브의 제어를 통해 설정 ASCII를 통해 조정 될 수 있다
3. (자동 배기 시스템, 그리고 전에 공중 매체에 연결 된 장비), 주요 작업 패널을 통해 부동 액 작성 또는 배기 가스 자동으로 실현 될 수 있다
4. 질소 압력 1-3 k g, 장치 분리, 물 탱크에 중간 뒤쪽의 장비에 질소 압력을 제거 하는 장비 중지 후
5. 저장 탱크 용량 (60-100 L), 매체 자동으로 추가 냉각 시스템
6. 프 로스트는-40C의 보호 현장에서 감지 해야 합니다, 그리고 그렇지 않으면 접시 열 교환기의 파괴로 이어질 수 있습니다.
전기 제어 시스템
1 케이블 통신 신호 포트 (TCP/IP)
2 사용 슈나이더 전기
3 수 자동으로 물의 온도 설정, 컴퓨터, 물 탱크의 수준을 통해 물 및 수 실시간 데이터 디스플레이 및 피드백 제어 곡선을 생성할 수 있다
난방과 냉각 모델을 위한 물 냉각 장치 | AYD-08WL | |
온도 제어 범위 | C(degree) | -35 ~ 75 (± 1) |
집 광 온도 | C(degree) | 20 ~ 40 |
증발 온도 | C(degree) | -45 |
냉각 용량 | kw | 22(10C), 2.2(-35C) |
히 타 용량 | kw | 14 |
총 입력된 전원 | kw | 11 |
현재 실행 | A | 15 ~ 19 |
압축기 | 브랜드 | Bitzer |
유형 | 반 밀폐형 피스톤 | |
에너지 제어 | 2steps, 50%-100% | |
냉 매 | R404A | |
증발 기 | 유형 | 접시 열 교환기 |
재료 | SST | |
Flow(m3/h) | 0.2 ~ 1.6 | |
파이프 Size(kg) | DN40 | |
Pressure(kg) | 1-3 | |
매체 | 80% 글리콜 | |
콘덴서 | 유형 | 쉘 및 튜브 |
Flow(m3/h) | 15 | |
펌프 | 재료 | sst |
힘 (kw) | 1.5 | |
Head(m) | 20 | |

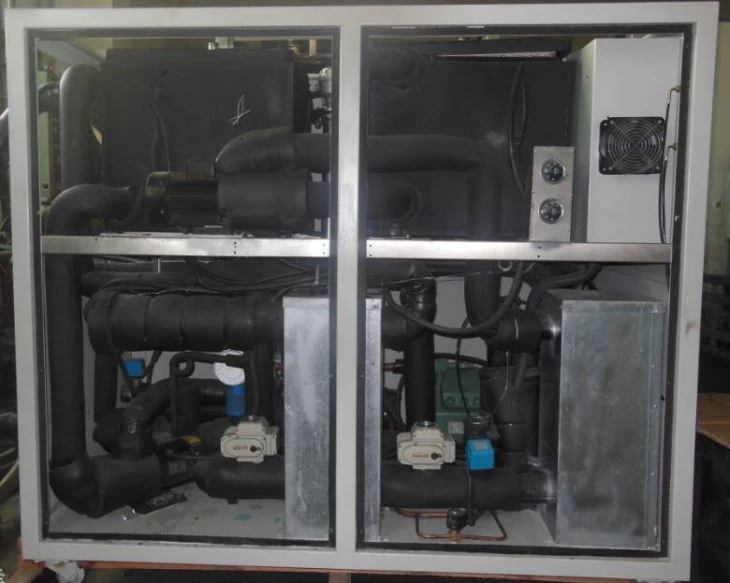

난방과 냉각 시스템을 위한 물 냉각 장치구조:
